Nastavitev točne frekvence na SDR (HDSDR/SkyRoof)

Uporavljam dva programa in sicer HDSDR in novi SKyroof. Skyroof mi je zelo všeč, saj dejansko lahko hitro preklapljam med sateliti nudi pa tudi ogromno dodatnih možnosti za delo z njimi. Glede na to, da včeraj nisem sprejel nobenega signala. Sem se odločil, da pogledam malo bolje kaj je narobe.

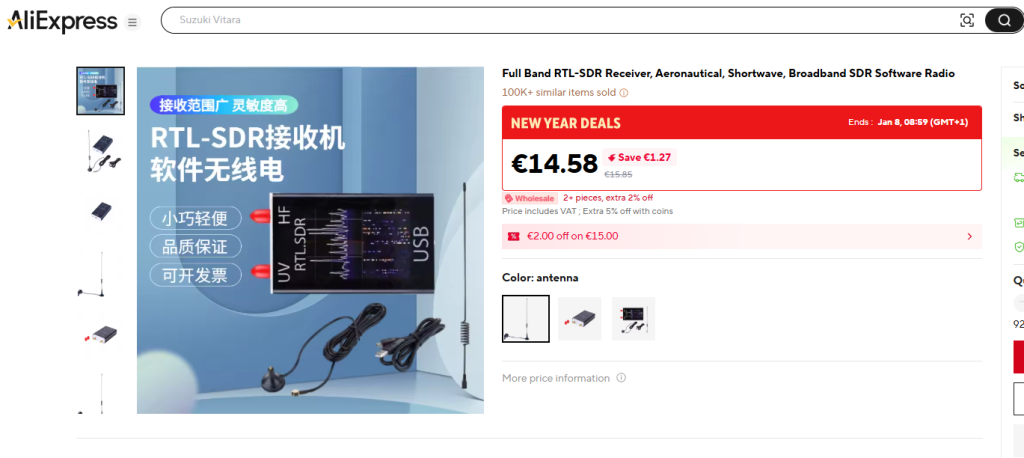

Uporabljam kitajski SDR, nekaj podobnega temu:

Včeraj sem delal največ s Skyroof, vendar nima tako jasnega zvoka kot HDSDR. HDSDR dejansko bistveno bolje ojača signale. Zato sem najprej delal z HDSDR. Najprej moramo najti referenčno točko za nastavitev frekvence. Na strani https://slovhf.net/svetilniki/ najdemo svetilnike, ki ves čas oddajajo telegrafijo in si lahko pomagamo z njimi. Sam sem se odločil za Kum.

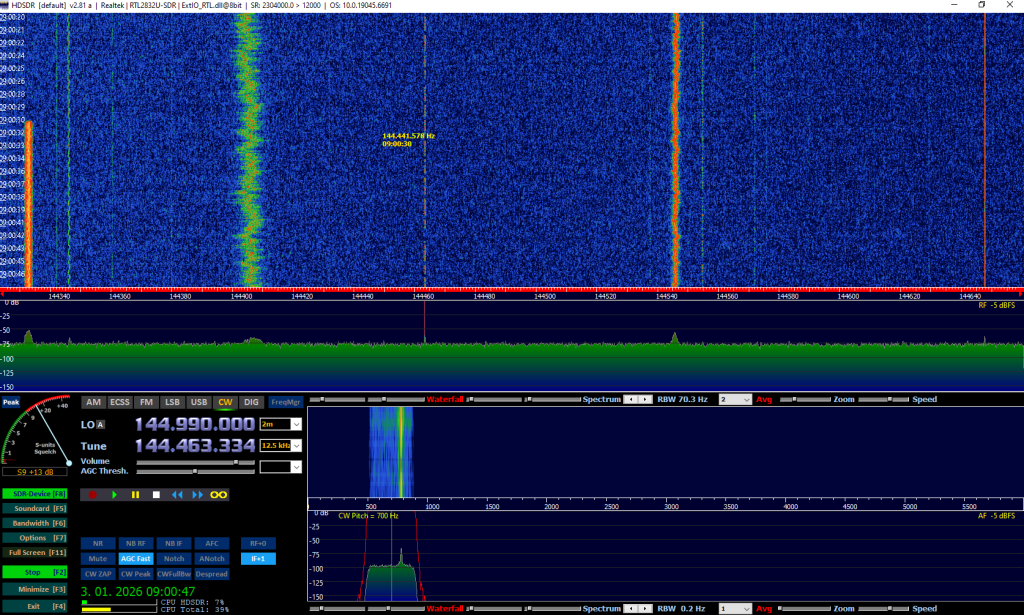

Nato sem v HDSDR poiskal oddajanje KUM-a. In kot je videti na spodnji sliki je oddajal na 144.463 MHz.

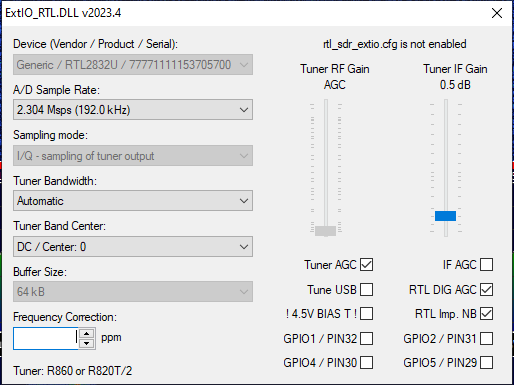

To pomeni kar precejšnjo razliko med 144.492 MHz in mojim 144.463 Mhz. Da Hz sploh še ne omenjam. Popravek lahko naredimo v nastavitvah pod SDR Device, kjer se nam odpre novo okno in v Frequency Correction vnesemo ppm.

Ker mi seveda ni bilo jasno kaj je PPM sem vprašal ne googla ampak chatGPT in dobil sledeč odgovor.

PPM = Parts Per Million

• To je enota za frekvenčni odklon kristala v SDR-ju ali radio napravi.
• Povedano preprosto: če kristal ni popolnoma natančen, bo signal “drsel” višje ali nižje, kot bi moral biti.

Primer

• Tvoj RTL-SDR bi moral biti 144.492.000 MHz (CW beacon S55ZRS)
• Dejanski signal je 144.492.203 MHz
• Odstopanje = 203 Hz

PPM izračunaš tako:$$\text{PPM} = \frac{\Delta f}{f} \times 1{,}000{,}000$$PPM=fΔf​×1,000,000

Kjer:

• Δf = dejanska frekvenca – pravilna frekvenca
• f = pravilna frekvenca

Primer za tvoj signal:$$\Delta f = 144.492.203 – 144.492.000 = 203 \text{ Hz}$$Δf=144.492.203−144.492.000=203 Hz $$\text{PPM} = \frac{203}{144.492.000} \times 1.000.000 \approx 1,40 \text{ ppm}$$PPM=144.492.000203​×1.000.000≈1,40 ppm

Na začetku sva imela daljšo diskusijo, ker je bil zelo začuden nad takim odstopanjem. Vendar delamo s tistim kar imamo. V glavnem pri meni je popravek 195 ppm. Kar je veliko. Popravek vnesem v nastavitve in zaprem okno.

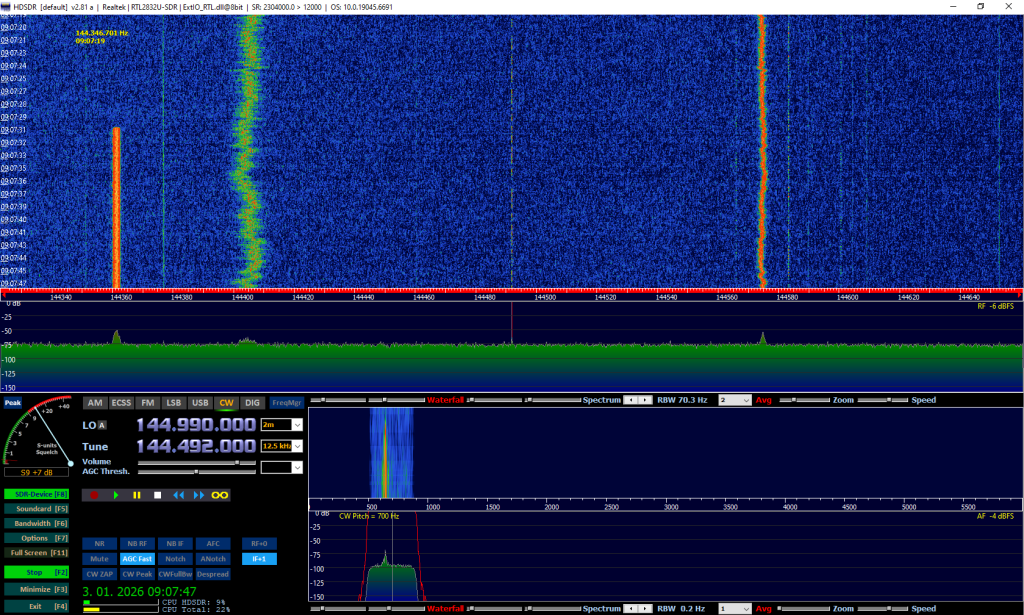

In sedaj je tudi pri meni prava frekvenca.

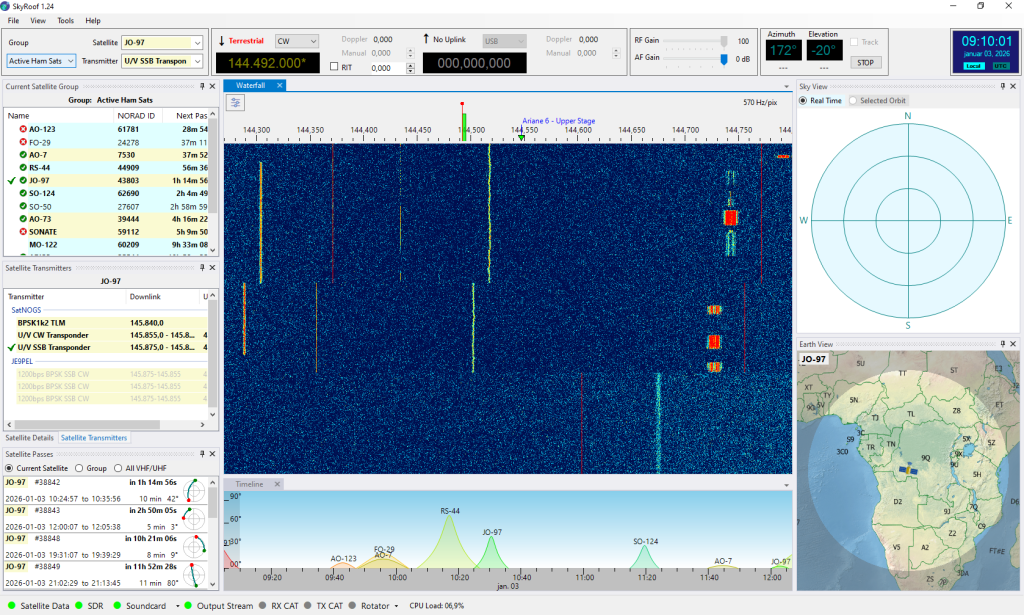

Nato sem se vrnil v program SkyRoof in enako popravil nastavitve. Spodnja slika ima že popravljen PPM. Na žalost sem v tem delu dejansko ugotovil, da:

• SkyRoof ignorira nastavitve PPM. Tudi če vnesem neko vrednost. Se le to ne bo spremenilo v samem programu. V kolikor sem vrednost zmanjša je premikalo. Kot kaže je pri meni res velika razlika.
• Kvaliteta zvoka je res izrazito slabša.

Kljub vsemu gre za odličen program, ki nudi veliko informacij in ima tudi za naprej velik potencial.

Zato mu tudi ni žal, da sem kar nekaj časa pokuril včeraj ko mi HDSDR ni hotel prepoznati SDR-ja in sem iskal prave dll.

Na žalost pri HDSDR si ne zapomni nastvitve PPM – tako da jo je potrebno vsakič nastavljati na novo!!
