Na spletni tržnici Aliexpress sem našel zanimivo napravo panadapter – antenna sharer, ki razdeli signal antene med radijsko postajo in SDR. Glede na ceno in funkcionalnost se mi je zdela zanimiva in cenovno dostopna.
Ob prejemu po pošti prejejš napravo, kabel za DC, kabel s SMA konektorji za priklop SDR in kabel s TRRS konektorjem. Na zadnjem delu naprave so priklopi lepo označeni in sicer:
- RADIO – priklop radijske postaje
- ANTENA za priklop antene
- PTT – priklop na postajo
- SDR – priklop na SDR napravo
- 13,8 VDC priklop na napajanje
Prav tako ima na prednji strani kopico priklopov, ki pa so namenjeni priklopu zvoka. S tem se nisem igral in nimam izkušenj.
In dejansko to je bilo vse kar je bilo najti v škatli, nobenih navodil. Prav tako ni nobenih navodil na spletni strani prodajalca ali kje drugje.
Priklop na radijsko postajo
Tako, da sedaj gledaš škatlo in ti ni čisto jasno kako in kam priklopiti na radijsko postajo. Kabli, ki so označeni so načeloma jasni kam se priklopi kakšen koaks, Kam gre napajanje in SDR. Vendar kako priklopiti PTT in kaj sploh to pomeni. Nakar sem začel iskati po internetu dodatne informacije in na koncu prišel do odgovora, da naprava ima dva načina preklapaljanja, da se SDR ne poškoduje in sicer:
- preko koaks kabla prepozna, da si na oddajanju in naprava preklopi
- preko PTT postaja pošlje signal in pove, da je na odajanju

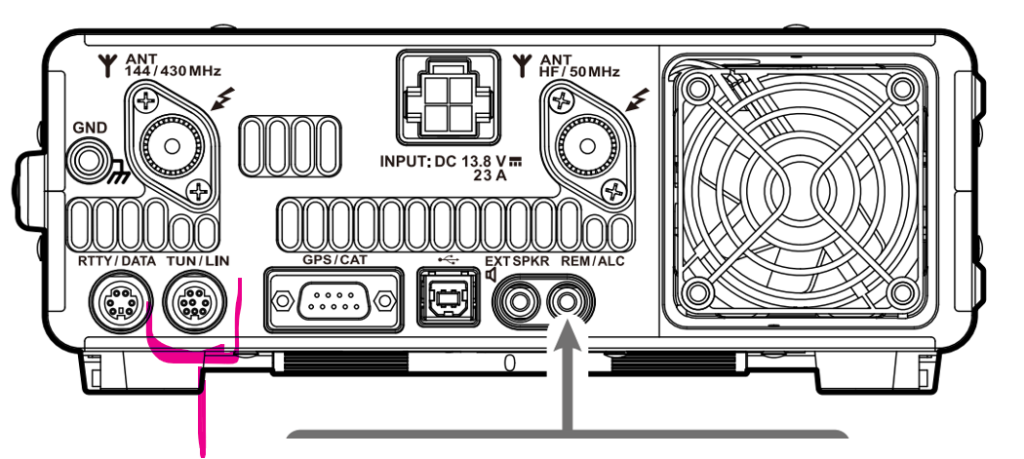

To pomeni, da tudi, če ne priklopimo kabla na vhod bo naprava preklopila. Takoj sem priklopil na postajo in naredil test. Dejansko deluje… Vendar sem še vedno želel priklopiti na PTT linijo, saj se mi zdi le to bolj varno. Po več urnem iskanju sem našel odgovor in sicer na zadnjem delu postaje priklopimo kabel na TUN/LIN vhod.
Zopet je bilo zelo uporaben priročnik za postajo, ki vedno razloži kaj je na kakšnem pinu.
Na drugi strani smo od prodajalca prejeli konektor TRRS 3,5mm, po uporabi multimetra preverim kam pelje kakšna žica in se lotim poveozovanja. Kar pomeni RING 1 in RING 2 nista povezana nikamor in nista v uporabi, samo konica konektorja in vrhni del.
Povzeal sem na sledeči način:
- PIN 2 (TX GND) → Tip (signal na TRRS)
- PIN 3 (GND postaje) → Sleeve (GND na TRRS)
In nato naredil test. Pri testu sem izklopil antene in priklopil samo napajanje in ta PTT kabel. Na žalost zadeva ni delovala.
Reševanje in ugotovljena napaka
Glede na to, da ni delovalo mi sedaj ni preostalo drugega kot iskanje napake in ugotovljanje zakaj ne deluje. Naprej sem pregledal meni radijske postaje ali ima kje kakšno funkcijo, ki bi jo bilo potrebno vklopiti, da pusti ven signal.
Nakar sem bil v dilemi ali kabel sploh deluje. Na žalost sem uporabil UTP kabel, kar je bila velika napaka že zaradi lotanja, kot tudi kasnejših težav. Pri tem sem meril upornost med PIN 2 in PIN 3. Pri tem sem ugotovil, da na začetku sem imel 2.66 Ohma ko pritisnem PTT dobim 0 ohm in potem na odprto okoli 9 Ohmov. Kar pomeni, da kabel deluje.
V nadaljevanju sem moral razdreti napravo in ugotavljati kaj je narobe z njo. V tem delu ker nisem imel na zalogi TRRS konektorja malo bolj improviziran pristop. V tem delu sem s krokodilčki vzpostavil stik med GND in konico konektorja in naprava je dejansko prižgala rdečo luč in preklopila. kar pomeni, da naprava zazna stik in preklopi.
Nakar sem pričel pregledovati vezje in pri tem ugotovil, da obstaja manjša razlika med TRRS konektorjem in ženskim konektorjem na plati. Mi imamo 4 pinski konektor, vendar na plati imamo samo 3 PIN-e.
Tako, da na koncu ugotoljeno da naprava ni delovala ker dejansko ni prihajalo do stika v ženskem konektorju. V tem delu sem zamenjal konektor na kablu in sicer sem dal 3,5mm stereo konektor in ponovil test in ugotovil, da sedaj naprava deluje.
Navodila za uporabo:
Pri pregledu strani sem našel sledeča navodila, ki potem samo delovanje postavljajo v drug kontekst. Na žalost tega nisem našel na začetku:
Ta delilnik omogoča skupno uporabo antene med radijsko postajo in SDR-jem. Ko prejmete izdelek, odprite ohišje in odstranite mostiček (jumper) v notranjosti. S tem napravo preklopite v avtomatsko krmiljenje, kar pomeni:
- Ko radijska postaja oddaja (TX) , se SDR sprejemni kanal samodejno izklopi.
- Ko radijska postaja ne oddaja (je v sprejemu), radijska postaja in SDR skupaj sprejemata signal z antene.
Vtičnic na sprednji plošči ni treba povezovati, prav tako ni treba priključiti priloženega PTT kabla (če je priložen). Vtičnice na zadnji strani ustrezajo naslednjim vmesnikom (povežite jih z ustreznimi kabli):
- VDC – priklop napajanja
- RADIO – priklop na radijsko postajo
- SDR – priklop na SDR sprejemnik
- ANTENNA – priklop na antenski kabel (koaksialni kabel od antene)
Priporočljivo je uporabljati kabel (feeder) z dobro zaščito pred motnjami (oklopom) in ga po potrebi opremiti s feritnim obročkom (magnetnim dušilcem). Priporoča se, da ozemljite tako ohišje delilnika kot tudi ohišje radijske postaje, saj lahko radio med oddajanjem povzroča motnje na SDR-ju.
Po odstranitvi mostička v ohišju velja:
- Normalno je, da rdeča LED (TRX) na sprednji plošči stalno sveti.
- Ko radijska postaja ne oddaja, zelena LED (SDR) na plošči sveti – to je normalno delovno stanje (SDR sprejema).
- Ko radijska postaja oddaja, zelena LED (SDR) ugasne – to je normalno.
- Pri SSB načinu (govor) je normalno, da:
- indikatorska lučka (zelena LED) utripa skladno z vašim glasom, in
- rele v notranjosti sproti klika (preklaplja).
J5 – mostiček
Na začetku se mi ni zdelo pomembno, vendar ko preučuješ potem kako naprava deluje in vse skupaj, sem ugotovil, da med žilo konektorja za anteno in žilo konektorja, ki gre na radijsko postajo ni stika. Na začetku nisem polagal veliko pozornosti na to. Po prebranih vseh navodilih in pregledanih straneh pa sem ugotovil, da dejansko naprava sploh ne deluje na način, kot si predstavljaš.
V osnovi naprava deluje na sledeči način (sam sem jo prejel z mostičkom gor):
- stalno gori zelena luč
- rdeča luč se vklopi samo ko si na oddaji
- signal antene se prepušča samo proti SDR, proti radijski postaji se signala RX ne pošilja
- ko se preklopi na PTT se signal spusti do postaje, SDR nima signala in prižge se rdeča luč
Drugi način delovanja, ko se J5 odstrani:
- rdeča luč in zelena ves čas gorita
- signal RX pride do postaje in na SDR
- ob PTT, zelena luč ugasne in signal ne gre več do SDR
Zato sem J5 odstranil, saj mi ustreza ta način bistveno bolj. Saj želim signal sprejemati na postaji in na SDR.
OPOZORILO!!!
- naprava ne zagotavlja zanesljive izolacije med TX in RX, kar je osnovni pogoj v RF sistemih,
v določenih režimih lahko oddajnik za trenutek vidi odprto vezje (∞ SWR), - še huje: lahko pride do direktnega vnosa oddajne moči v SDR vhod, kar pomeni fizično uničenje sprejemnika,
- RF-sensing (samodejni preklop ob zaznavi RF) je prepočasen in nestabilen → povzroča “chattering” (hitro preklapljanje relejev),
- logika relejev pomeni, da je ob napaki ali izpadu napajanja sistem v TX stanju (fail-dangerous, ne fail-safe).
Ocenjuje, da lahko ta naprava poškoduje vaš SDR!!!
