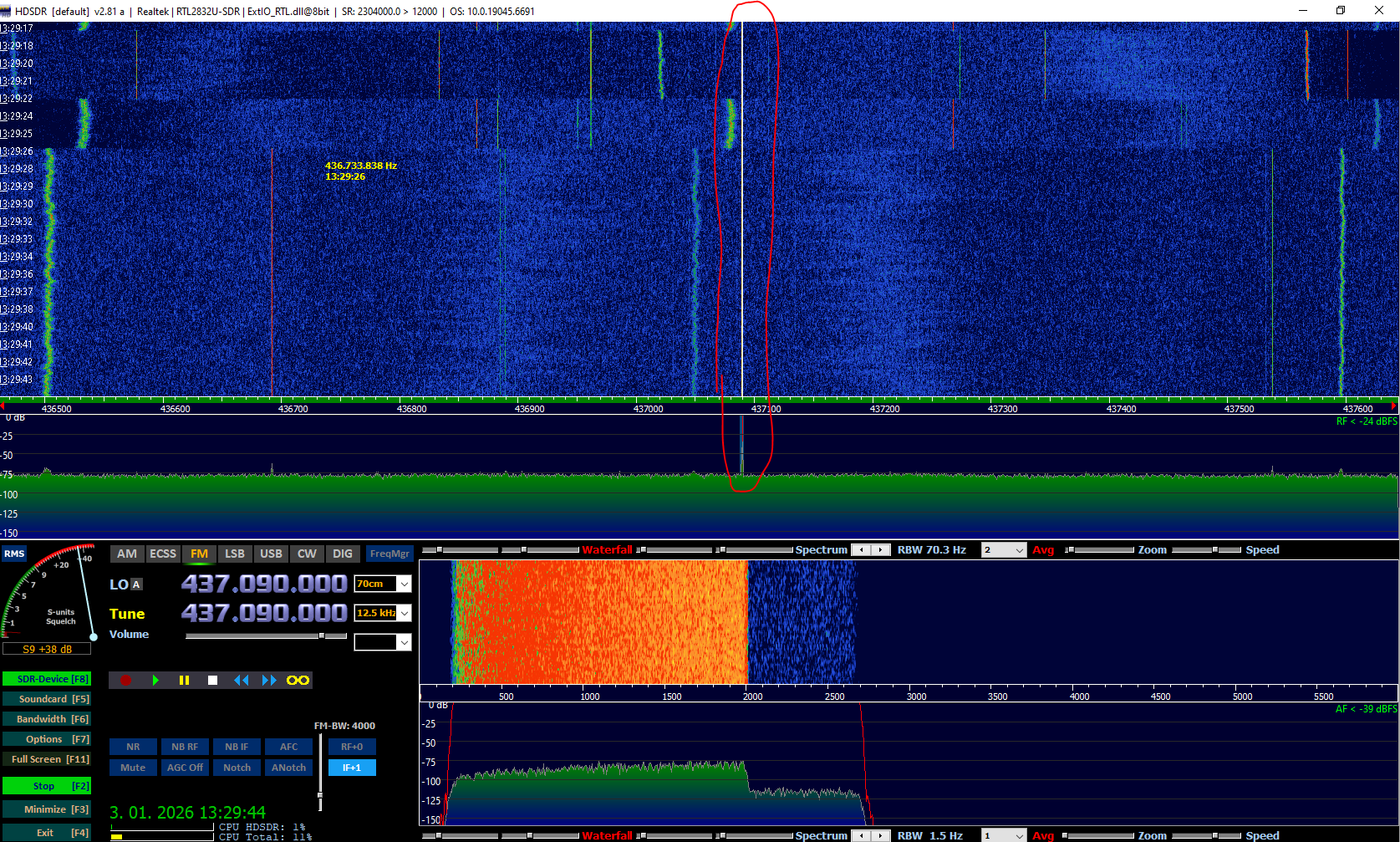

Pri uporabi HDSDR sem opazil navpično črto na sredini spektra, ki je oddajala zvok. Ta črta, ki ostane na istem mestu ne glede na premikanje frekvence, lahko povzroči zmedo in moti sprejem.
1. Kaj je DC Linija (DC Spike)?
Navpična črta na sredini spektra se imenuje DC linija ali DC spike in je neposredna posledica I/Q obdelave v SDR sprejemniku.
SDR sprejemniki obdelujejo signal tako, da ga razdelijo na dve komponenti:
- I (In-phase) komponento
- Q (Quadrature) komponento
Ti dve komponenti skupaj opisujeta amplitudo, fazo in smer frekvenčnega odklona signala. Center spektra (0 Hz) predstavlja referenčno točko I/Q sistema, ki je določena s frekvenco lokalnega oscilatorja (LO).
Zaradi nepopolnosti v elektroniki in matematični obdelavi se na tej referenčni točki skoraj vedno pojavi majhen stalni signal, ki ga vidimo kot navpično črto. Pomembno je poudariti, da ta črta NI signal iz zraka, temveč notranji artefakt SDR sistema.
2. Zakaj je črta vedno na sredini?
DC linija je vezana na LO frekvenco, ki določa center spektra, ne pa na dejanski signal, ki ga poslušamo. Zato ne glede na to, ali se premikamo po VHF ali UHF področju, črta ostane fiksna na sredini zaslona. Premikanje frekvence (TUNE) črte ne premakne.
3. Zakaj se moramo izogniti sprejemu na DC liniji?
Če signal leži točno na DC liniji, lahko pride do popačenja in izgube nizkofrekvenčnih informacij. To je še posebej problematično pri dekodiranju digitalnih načinov, kot so SSTV, APT ali drugi digitalni prenosi, kjer je kakovost signala ključna.
Zato velja osnovno SDR pravilo: Pravega signala nikoli ne sprejemamo točno na I/Q centru.
4. Rešitev: Pravilna nastavitev LO zamika (Offset)
Da bi zagotovili, da je naša delovna frekvenca na sredini zaslona, DC linija pa dovolj daleč, da ne moti, moramo pravilno ločiti LO frekvenco (center spektra) in dejansko delovno frekvenco (TUNE).
Kot sem ugotovil je najbolje, da se naredi zamik 100.000 Hz (100 kHz).
| Parameter | Nastavitev | Opis |
|---|---|---|
| Želena frekvenca | 145.800 MHz | Frekvenca signala, ki ga želimo poslušati. |
| LO (Center spektra) | 145.700 MHz | Nastavitev lokalnega oscilatorja z zamikom. |
| TUNE (Delovna frekvenca) | 145.800 MHz | Dejanska frekvenca sprejema. |
Z nastavitvijo LO na 145.700 MHz in TUNE na 145.800 MHz dosežemo, da je signal približno na sredini ekrana, DC linija pa ostane ob strani, kar zagotavlja čist in pregleden spekter.
Zamik 100 kHz je dovolj velik, da DC linija ne vpliva na signal, hkrati pa dovolj majhen, da signal ostane v vidnem delu spektra. Čeprav je za ožje signale (CW, SSB) morda dovolj tudi manjši zamik (10–20 kHz), je 100 kHz univerzalna in varna vrednost, še posebej za začetnike.
