Za vzpostavitev povezave med radijsko postajo Yaesu FT 991 in programom za logiranje N1MM, ter delo MMTTY, moramo najprej namestiti vse programe na svoj PC.
COM porti FT991
Ko povežemo radijsko postajo z računalnikom preko USB kabla dobimo v nadzorni plošči v upravitelju naprav, dve novi napravi.
In sicer:
- Enhanced COM Port – Ta port je povezan z internim USB audio vmesnikom (CODEC) in dodatnimi signalnimi linijami (DTR/RTS). Pogosto se uporablja za digitalne načine (FT8, RTTY…), PTT prek DTR/RTS in FSK keying
- Standard COM Port – Namenjen je ukazom po protokolu CAT (Computer Aided Transceiver): frekvenca, način dela, PTT preko ukaza, itd.

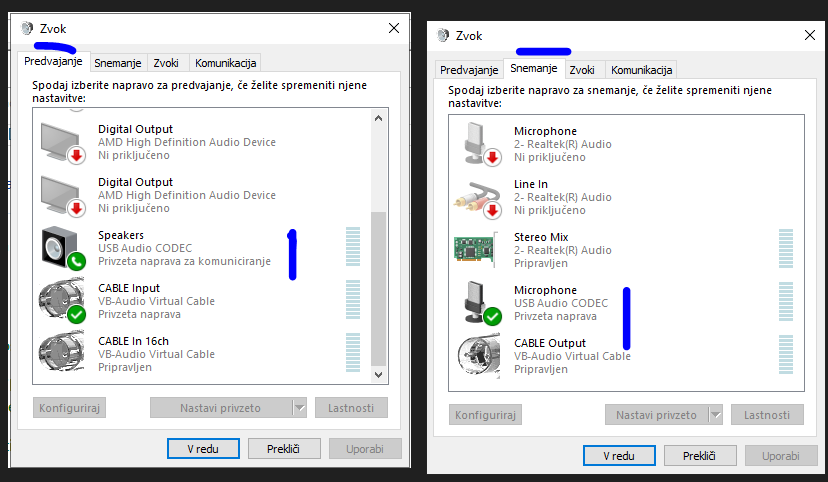

To pomeni, da nam ob priklopu radijske postaje na računalnik Enchanced COM Port naredi poleg vrat – port še dve novi napravi in sicer eno napravo, ki deluje kot mikrofon in drugo ki deluje kot zvočnik. Kot je vidno na spodnji sliki.
Driver dobite na Yaesu spletni strani in sicer pod Files poiščite FT-991A USB Driver Virtual COM Port Driver (Windows 11/10). To vam ob sami namestitvi prinese tudi največ težav, saj vam podre tako nastavitve zvoka, kot tudi niste sigurni zakaj kabel dela oz. ne dela.
V tem delu bodite pozorni, kako imate nastavitve v MENU na radijski postaji predvsem sledeče:
- 29 232C RATE 4800/9600/19200/38400 (bps)
- 31 CAT RATE 4800/9600/19200/38400 (bps)
- 48 AM PORT SELECT DATA/USB
- 72 DATA PORT SELECT DATA/USB
- 77 FM PKT PORT SELECT DATA/USB
- 111 ali 109 SSB PORT SELECT DATA/USB

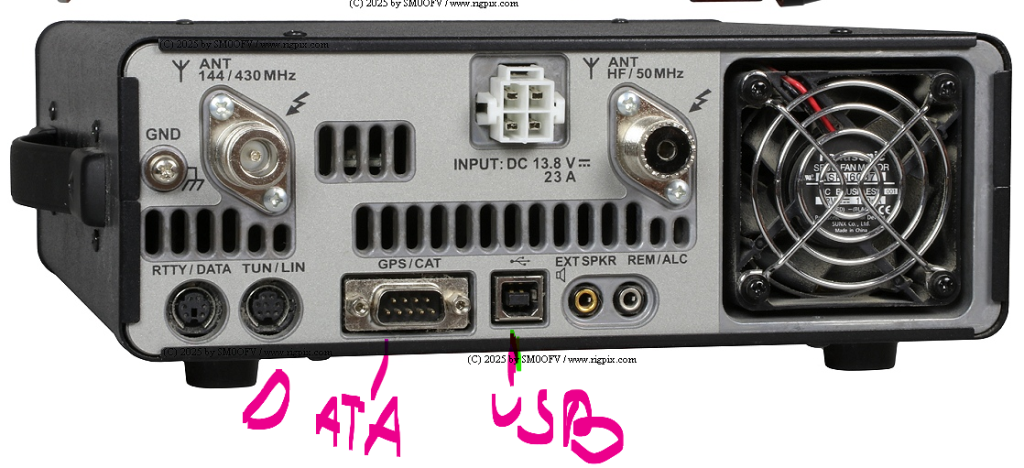

Sam imam nastavljeno hitrost na 38400 in ostale nastavitve vse na USB. Kaj pomeni DATA in kaj USB. Na zadnji strani radijske postaje imamo dva priklopa USB in DATA.
Kar pomeni, če nastavitve od 48 naprej spremenite na DATA gre na drug izhod in ne na USB.
Ok radijsko postajo imamo sedaj povezano z računalnikom in sedaj jo je povežimo z N1MM.
N1MM povezava z FT 991 – Hardware

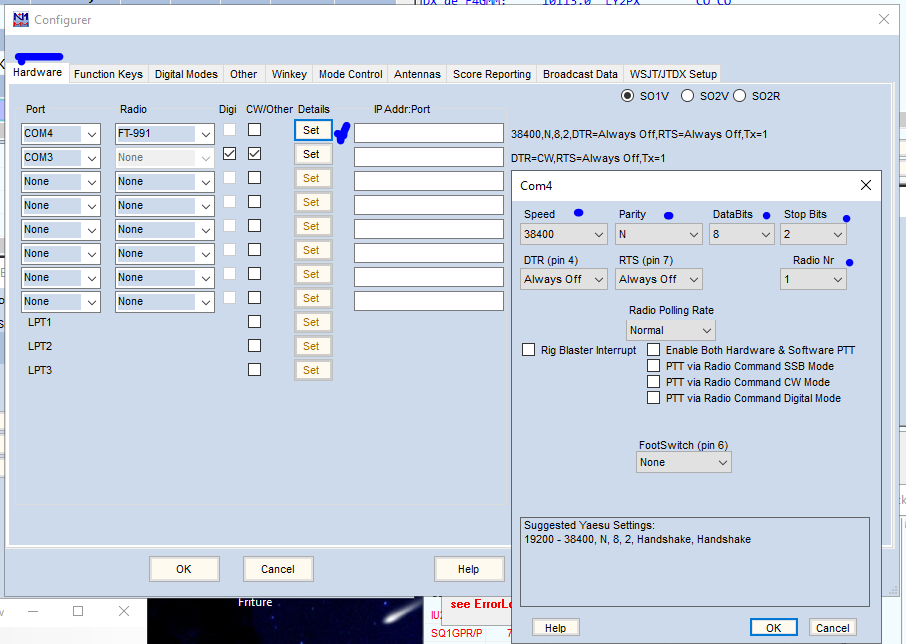

Program se namesti preko čarovnika in, ko pride čez meni in nastavimo vse svoje potrebne podatke o klicnem znaku in ostalo, nam sedaj ostane povezava z radijsko postajo. Le to naredimo v meniju CONFIG odpremo novo okno Configure Ports, Mode Control, Winkey, etc… in dobimo sledeče okno:
V prvem zavihku imamo pod PORT vsa okna prazna. Za prvi port izberemo številko standardnega porta pri meni PORT 4, ker to so vrata preko katerih se FT991 pogovarja z računalnikom in sicer samo za CAT, frekvenco…
Za hitrost smo povedali kje se nastavlja, Parity, Data Bits in Stop Bits. To pa so vrednosti, kot jih imam napisane zgoraj 8N2. To vsaj pri meni deluje in je del protokola, ki je skrit v postaji. Ostalih nastavitev v tem ne spreminjamo.

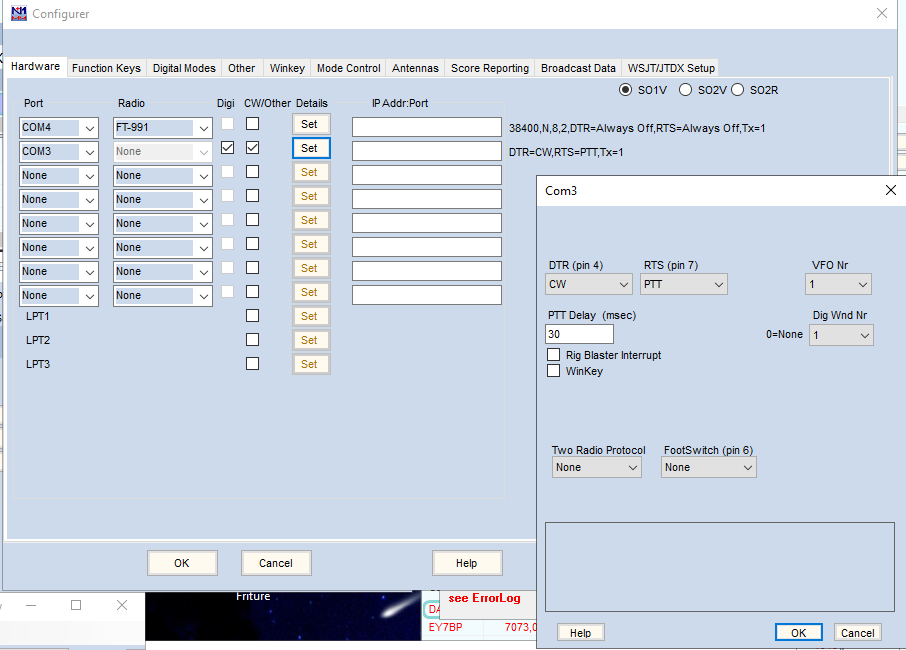

Za delo z DIGI in vse ostalo pa moramo nastaviti sedaj še Enchanced port in sicer, tukaj izberen PORT 3 in obkljukam možnosti Digi in CW/Other, po izbarnih možnostih se omogoči tipka SET in ob kliku na njo dobim okno, ki je tudi prikazano na spodnji sliki.
- Enhanced COM Port – Ta port je povezan z internim USB audio vmesnikom (CODEC) in dodatnimi signalnimi linijami (DTR/RTS). Pogosto se uporablja za digitalne načine (FT8, RTTY…), PTT prek DTR/RTS in FSK keying
- Standard COM Port – Namenjen je ukazom po protokolu CAT (Computer Aided Transceiver): frekvenca, način dela, PTT preko ukaza, itd.
DTR in RTS sta strojni kontrolni liniji iz RS-232 sveta, ki se danes uporabljata kot digitalna izhoda (ON/OFF signal). V bistvu pomenita kako se bo računalnik pogovarjal s postajo v katerem jeziku. Predvsem se določi kako se bosta pogovarjala o tem, kako bo tukaj izvajal PTT, CW keying in FSK (RTTY).
DTR (Data Terminal Ready) – VEČINOMA UPORABLJAMO TEGA
DTR je nekoliko starejši signal, ki ga je prvotno naprava uporabljala za sporočanje gostitelju, da je pripravljena na komunikacijo. V radijskih aplikacijah se je uveljavil kot zanesljiv način za krmiljenje PTT, ker ostane povsem pod nadzorom programske opreme brez nepričakovanih sprememb. Njegova glavna prednost je izjemna stabilnost in odsotnost konfliktov s CAT komunikacijo, zato ga večina sodobnih programov uporablja kot privzeto izbiro. Slabost DTR je, da ne omogoča vgrajenega krmiljenja pretoka podatkov in je uporaben le kot enostaven vklop/izklop signal. Kljub starosti se še vedno pogosto uporablja v vseh večjih radijskih programih in vmesnikih.
RTS (Request To Send)
RTS je bil zasnovan kot del strojnega krmiljenja pretoka, kjer naprava s tem signalom sporoči, da želi poslati podatke. V praksi ga radioamaterji uporabljajo za PTT, CW ali FSK, zlasti kadar želijo na istih vratih imeti dve ločeni funkciji. Njegova prednost je možnost sočasne uporabe z DTR, kar omogoča na primer PTT na DTR in CW tipkanje na RTS. Slabost RTS je, da ga operacijski sistem ali gonilnik lahko samovoljno preklaplja med handshake postopki, kar povzroča neželene preklope PTT in konflikte z nastavitvijo CAT RTS v radiu. Kljub tej težavi se še vedno redno uporablja pri starejših keying vmesnikih in specializiranih nastavitvah.
Nastavitve FT991
Seveda, pa ni pomembno kaj samo nastavimo v N1MM, le te nastavitve se skrivajo tudi v naši postaji in sicer v MENU:
- 47 AM PTT SELECT DAKY/RTS/DTR
- 60 PC KEYING OFF/DAKY/RTS/DTR
- 71 DATA PTT SELECT DAKY/RTS/DTR
- 76 FM PKT PTT SELECT DAKY/RTS/DTR
- 98 ali 96 RTTY SHIFT PORT SHIFT/DTR/RTS
Pazite pri nastavitvah, ker v tem delu lahko izklopite predni mikrofon.
N1MM povezava z FT 991 – Digital Modes

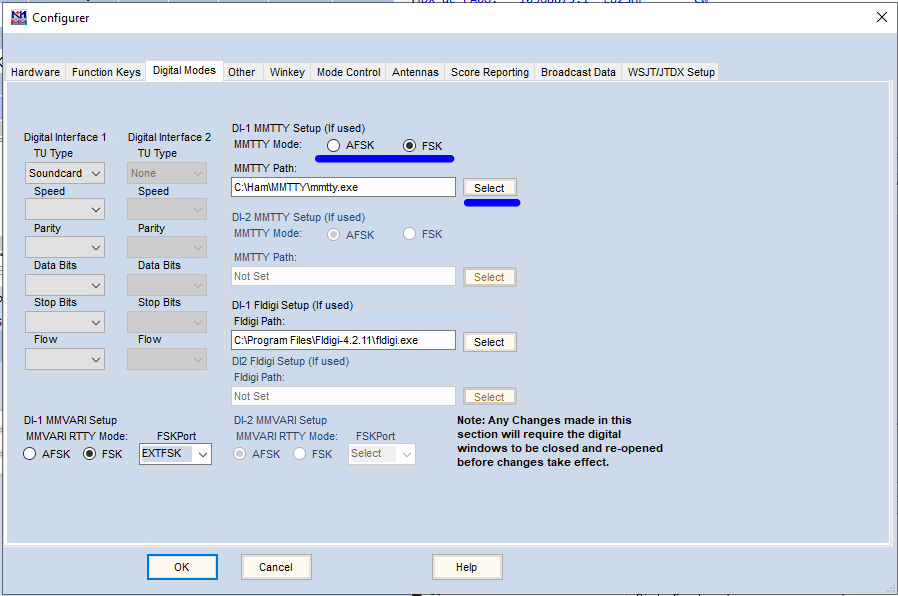

Naslednje okno moramo nastaviti Digital Modes. V tem delu nastavimo poti do programov, ki jih bomo uporabljali. Se pravi za MMTTY lokacijo kje je exe datoteka.
AFSK in FSK sta dva različna načina generiranja RTTY (ali podobnih digitalnih signalov). Razlika je v tem, kje nastane modulacija: v računalniku (AFSK) ali v radijski postaji (FSK).
AFSK (Audio Frequency Shift Keying) Računalnik (MMTTY, FLDIGI…) generira dva audio tona (npr. 2125 Hz in 2295 Hz) ta audio gre preko USB (kot zvok) v postajo postaja ga odda kot SSB signal. (enostavna nastavitev (USB audio), univerzalno deluje na skoraj vseh postajah, ni potrebe po posebnih linijah (DTR/RTS))
Slabosti odvisno od audio nivojev, ALC (lahko popači signal), širši signal (slabši spektralni izkoristek), manj “čist” RTTY.
👉 torej:
modulacija = software + zvočna kartica
FSK (Frequency Shift Keying) Računalnik ne generira audio tona, pošlje samo digitalni signal (mark/space), postaja sama generira RF premik frekvence. Zaradi tega dobimo zelo čist signal, ožji bandwidth, brez audio distorzije (ni ALC problema) in standard za resen contest RTTY.
👉 torej:
modulacija = radio (strojno)
Kaj to pomeni za Yaesu FT-991
Če uporabljaš AFSK:
DATA PORT SELECT = USB
DATA PTT = CAT ali DTR/RTS
modulacija gre preko USB audio
Če uporabljaš FSK:
potrebuješ RTS ali DTR in nastaviš:
RTTY SHIFT PORT (menu 098)
DATA PTT SELECT
Ključna sistemska implikacija
Če delaš:
- FT8 / digital modes (WSJT-X) → AFSK (standard)
- RTTY contest (N1MM + MMTTY) → FSK (če želiš optimalen signal)
- za začetek / testiranje → AFSK (manj frustracij)
Zaključek
AFSK je “audio simulacija” digitalnega signala, FSK pa “pravi” digitalni signal na RF nivoju. Razlika ni kozmetična, ampak vpliva na spekter, robustnost in contest performance.

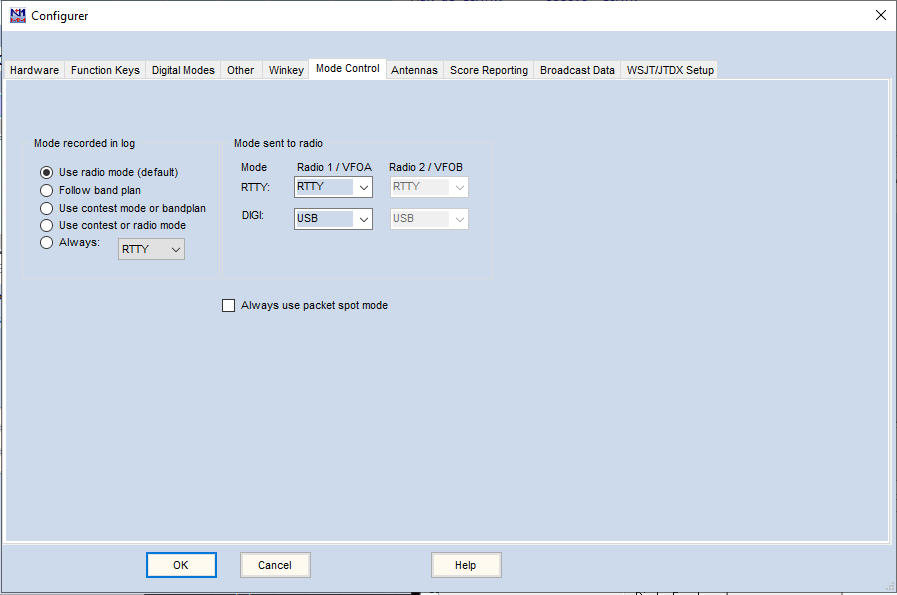

N1MM povezava z FT 991 – mode Control

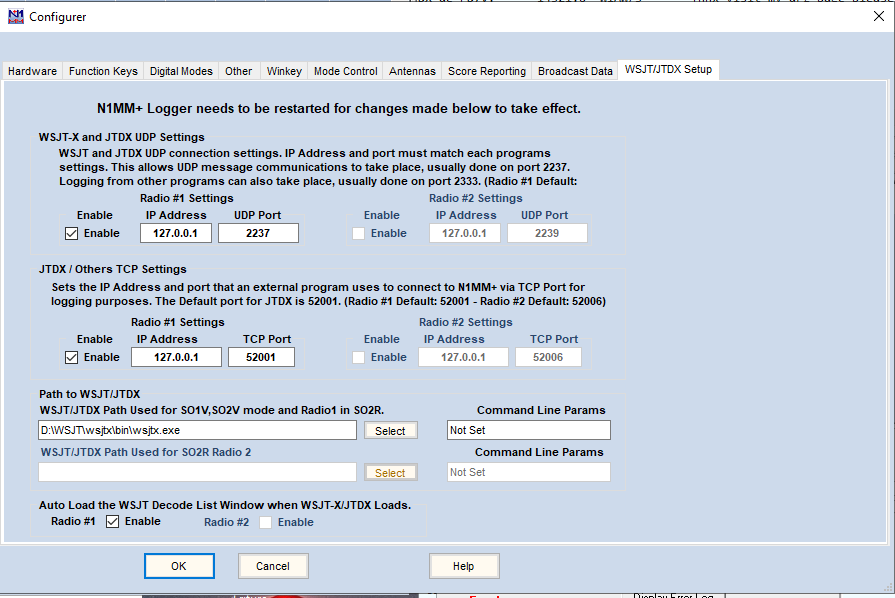

N1MM povezava z FT 991 – WSJT/KTDX Setup
V tem delu opozorilo pri uporabi porta 52001 v kolikor uporabljate DXKeeper za dnevnik.

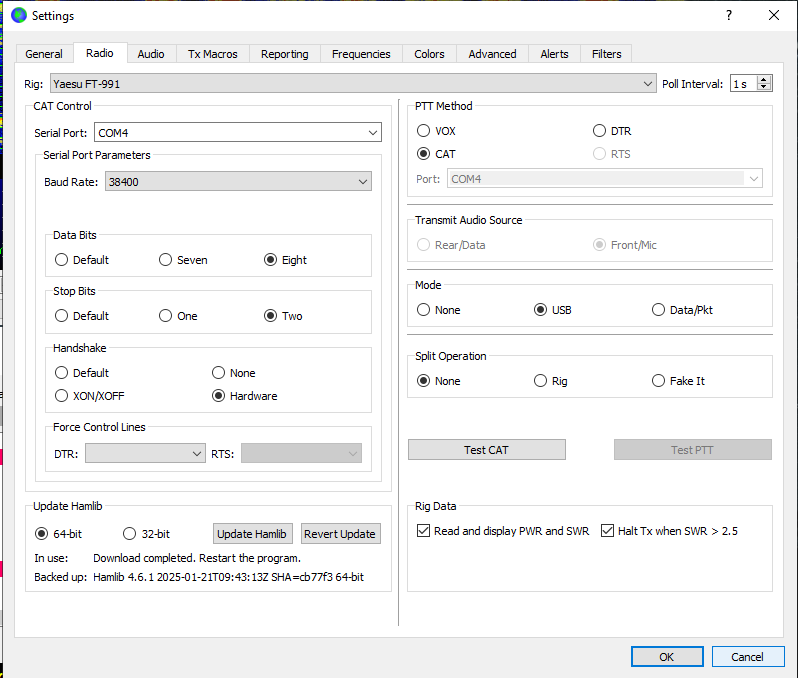

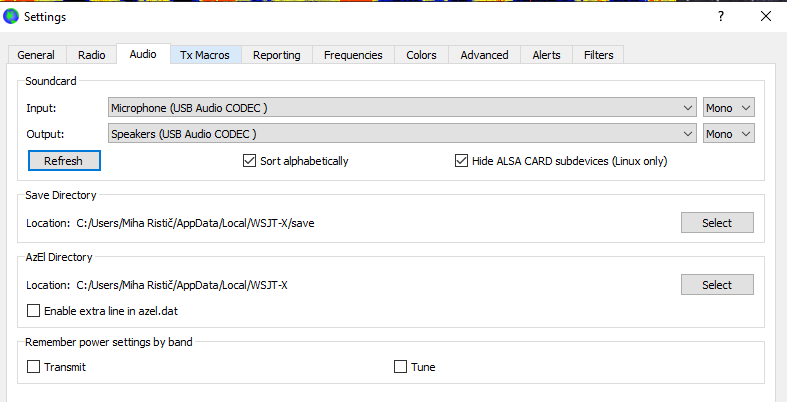

WSJT splošne nastavitve brez N1MM
